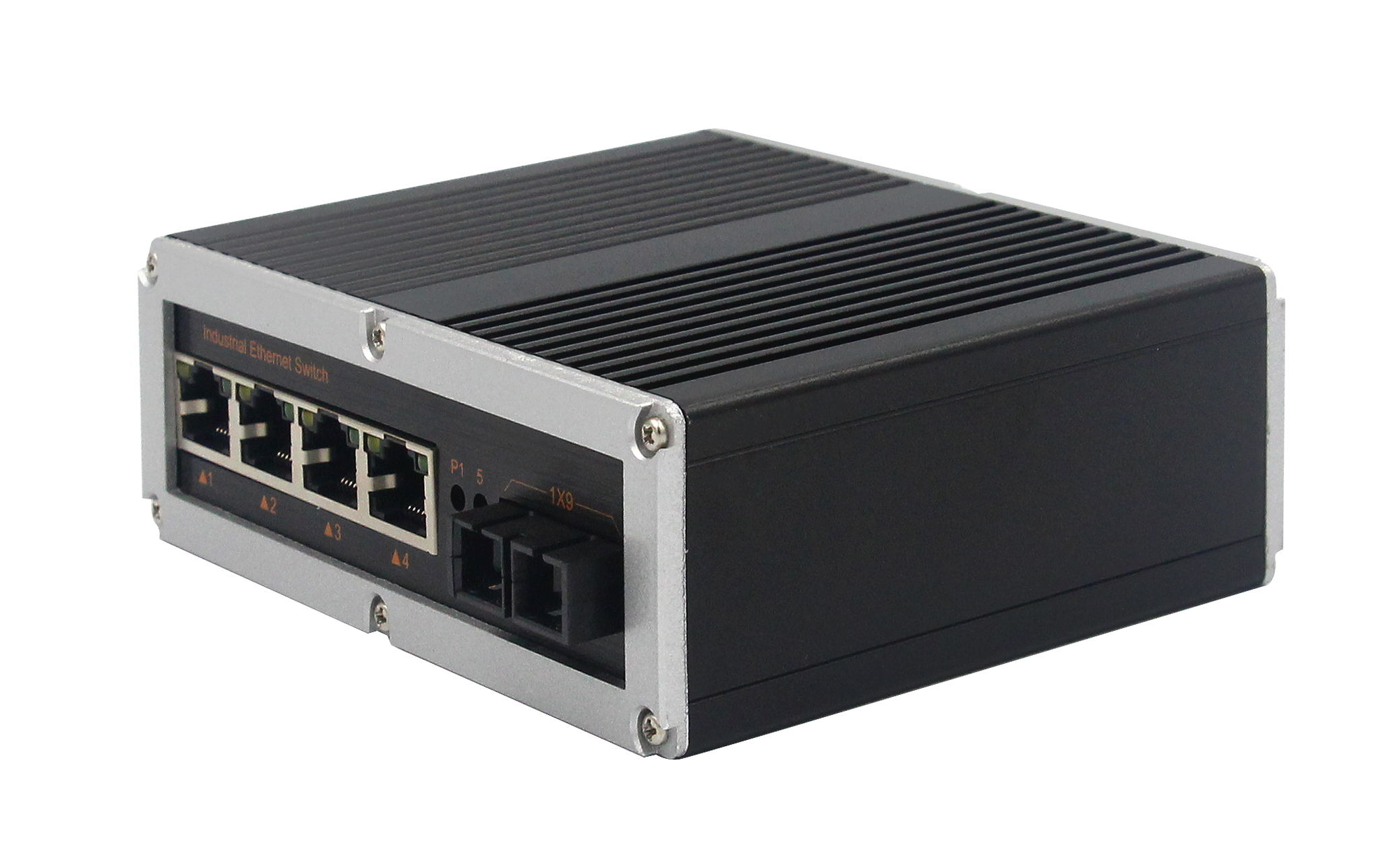

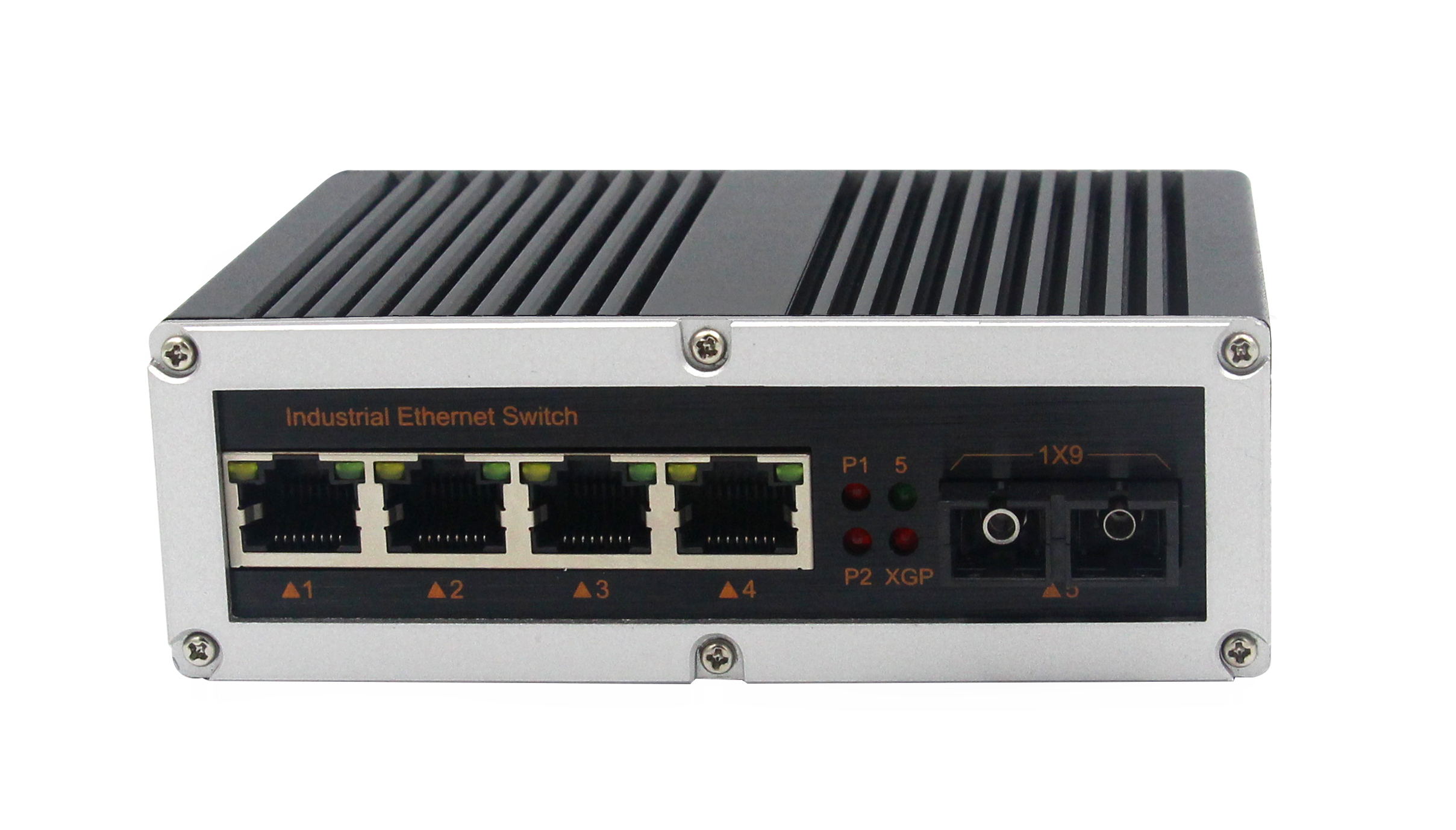

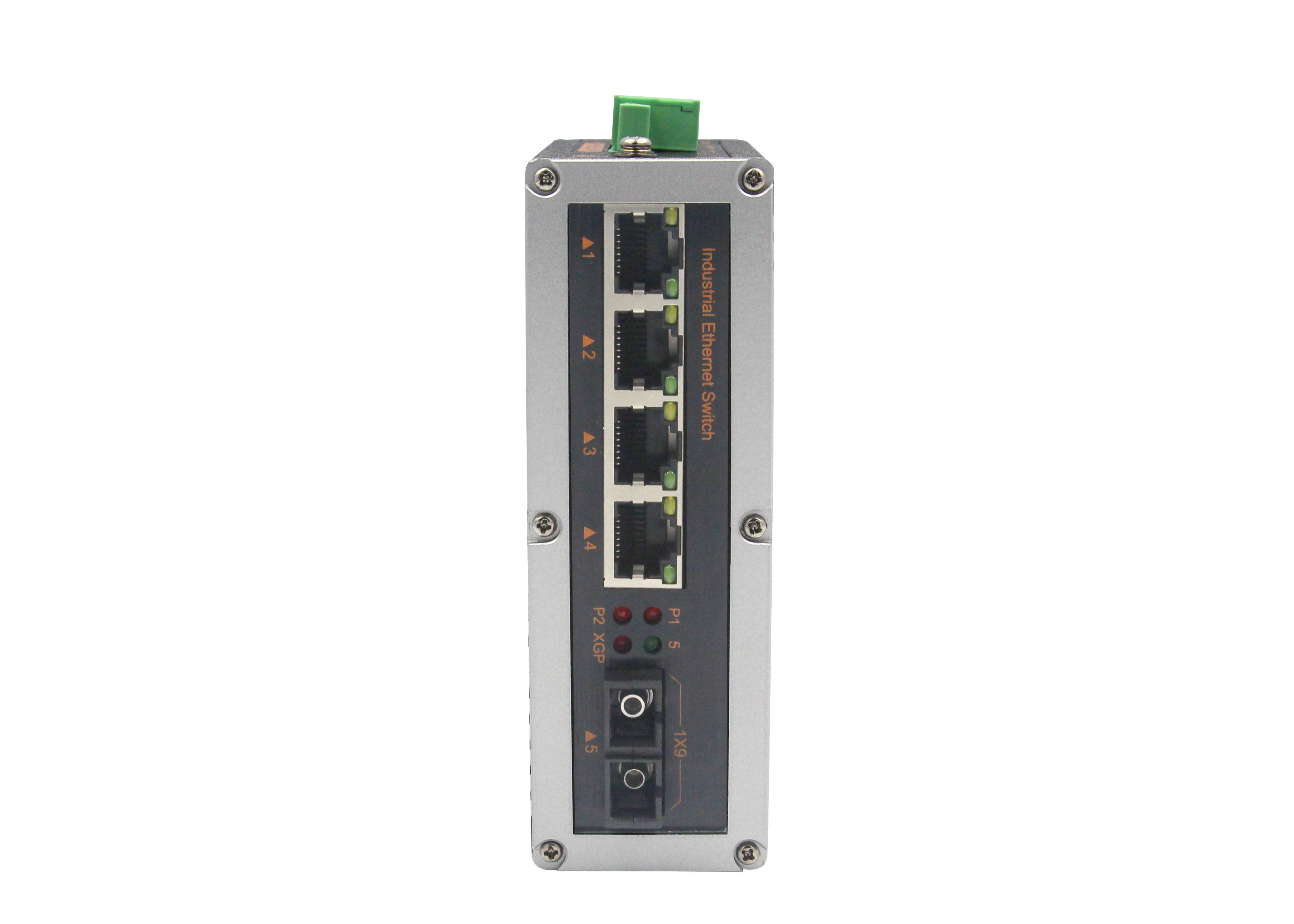

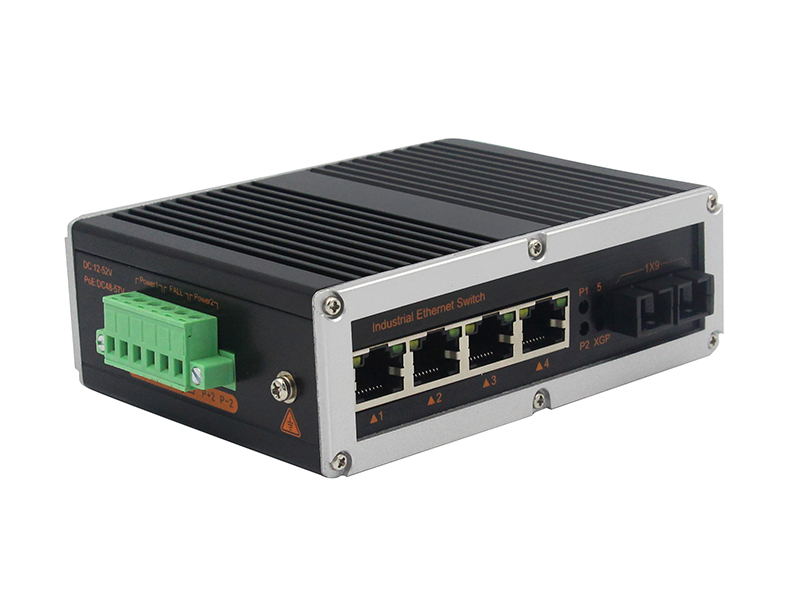

非網管工業交換機 千兆1光4電
千兆1光4電系列工業級以太網交換機產品符合 FCC、CE、ROHS 標準。此系列交換機具有 -40℃～ 85℃的工作溫度， 具有很強的抗振動和沖擊能力，同時具有良好的電磁兼容性，可以方便的安置在空間緊湊的控制箱中。導軌式的安裝特性、寬溫操作及擁有 IP40 防護等級的全鋁合金散熱外殼，產品功耗低，支持冗余電源輸入，適用于不同環境下的應用，使之成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
|
技術參數 |
|
|
產品名稱 |
千兆1光4電SC20 非網管工業級交換機 |
|
產品型號 |
YH300-14G-SC20 |
|
產品描述 |
4路千兆電口+1路千兆FX光口工業級以太網交換機 |
|
端口描述 |
4個RJ45端口+1個光纖接口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at; |
| POE標準 | 標準PoE: IEEE802.3af/ IEEE802.3at |
| PoE端口: 1-4口支持PoE | |
|
輸出功率: 最大功率15.4W (IEEE 802.3af) 最大功率30W (IEEE 802.3at) POE端口自動識別af/at |
|
| 輸出電壓 : DC48~57V | |
| 供電方式 : 1/2+;3/6- | |
|
RJ45端口 |
10/100M自動偵測診斷，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
100BaseFX端口（SC/FC/ST/SFP可選） |
|
交換機屬性 |
傳輸方式：存儲轉發 MAC地址 : 2K 緩存：1.2Mbit 背板帶寬：14G 交換時延：<10μs 功耗：<3W |
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：DC12~57V（雙電源冗余備份） 接入端子：工業鳳凰端子 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～+85 °C（-40～185 °F） 儲存溫度 : -40～+85 °C（-40～185 °F） 相對濕度 : 5%～95%(無凝露） |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：IP40防護等級，鋁合金外殼 散熱方式：自然冷卻，無風扇 重量 ：0.45Kg 尺寸 ：120 x 95 x 40.5mm （長 x 寬 x 高） |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |

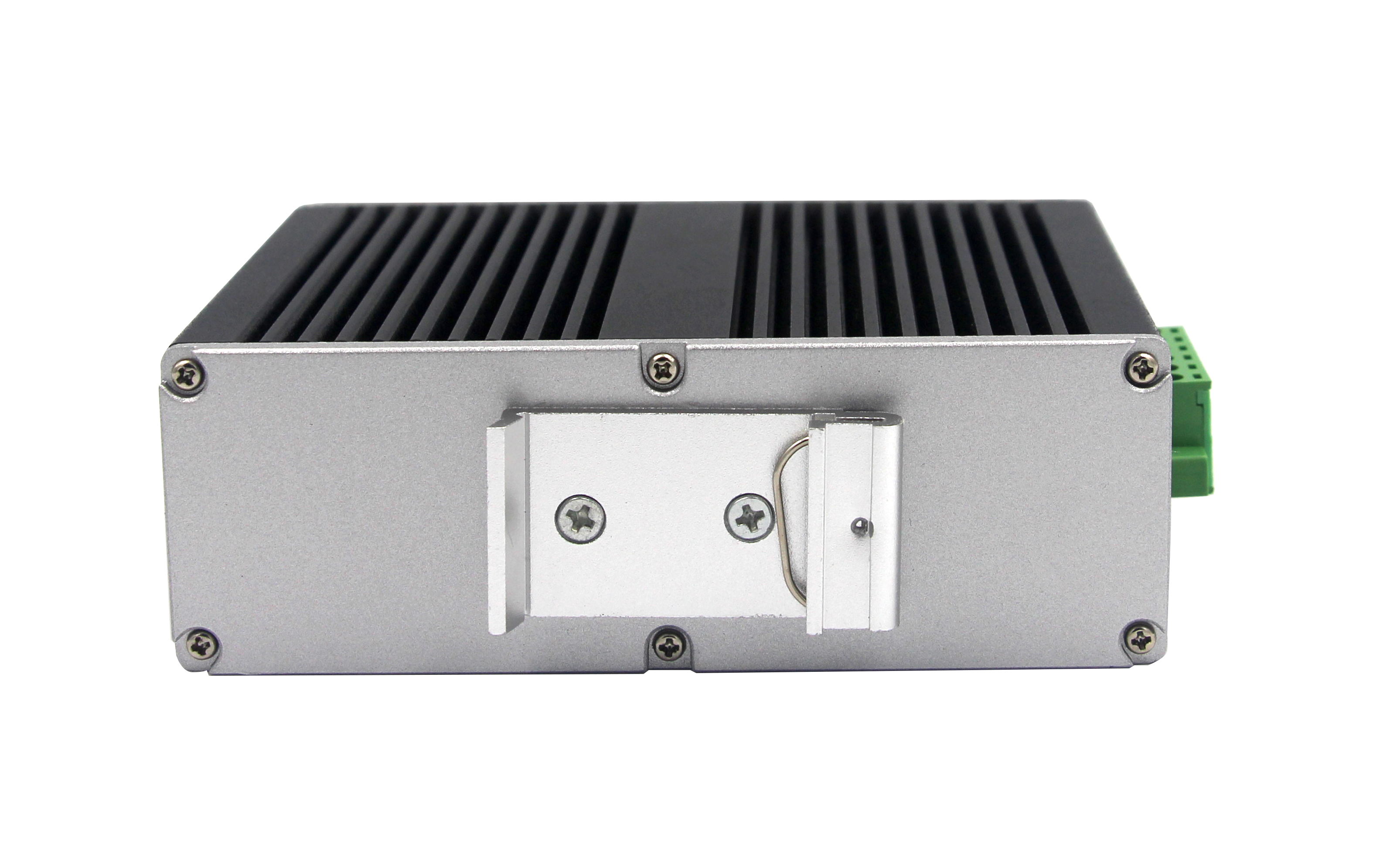

安裝方式
連接示意圖
訂購型號
|
型號 |
描述 |
|
YH300-14G-SC2 |
1個千兆光+4個千兆電、SC接口、多模雙纖、2公里、導軌式，可帶PoE功能 |
| YHD300-14G-SC20 | 1個千兆光+4個千兆電、SC接口、單模雙纖、20公里、導軌式，可帶PoE功能 |
|
YHD300-14G-SC20A/B |
1個千兆光+4個千兆電、SC接口、單模單纖、20公里、導軌式，可帶PoE功能 |
|
YHD300-14G-FC2 |
1個千兆光+4個千兆電、FC接口、多模雙纖、2公里、導軌式，可帶PoE功能 |
| YHD300-14G-FC20 | 1個千兆光+4個千兆電、FC接口、單模單纖、20公里、導軌式，可帶PoE功能 |
| YHD300-14G-FC20A/B | 1個千兆光+4個千兆電、FC接口、單模單纖、20公里、導軌式，可帶PoE功能 |
| YHD300-14G-ST2 | 1個千兆光+4個千兆電、ST接口、多模雙纖、2公里、導軌式，可帶PoE功能 |
| YHD300-14G-ST20 | 1個千兆光+4個千兆電、ST接口、單模單纖、20公里、導軌式，可帶PoE功能 |
| YHD300-14G-ST20/A/B | 1個千兆光+4個千兆電、ST接口、單模單纖、20公里、導軌式，可帶PoE功能 |
